冲压三合一送料线是什么？组成、选型、与气动/伺服送料的区别（厂家科普）

一句话先答：三合一送料线 = 料架（开卷）+ 整平（校平）+ 送料 三个功能集成在一台机上的自动化送料系统。本文讲清三大组成、整平辊数与料厚的关系、和气动/伺服/二合一送料的区别、选型要素与常见故障，并说明怎么和安全防护配合。佛山戴迪斯科厂家直供，珠三角可上门。

一句话先答：冲压三合一送料线，是把料架（开卷放料）、整平（把卷料校平矫直）、送料（精确送进冲床）这三个功能集成在一台机上的自动化送料系统。它把原本需要多台设备、多个人工环节的活儿整合成一条线，上料、开卷、整平、送料由一台机配触摸屏全自动完成。

三合一指的是哪三合一？每个单元干什么

① 料架 / 开卷（Decoiler）：承载并放卷钢卷、铝卷，靠液压或机械涨紧卷料内径，配托料臂、限位臂控制放料张力。选型看适用卷料内径 / 外径与卷重。

② 整平 / 校平（Straightener）：入口到出口交错布置若干平行整平辊，用上下辊错位反复压弯，消除卷料的卷曲应力，把料压平。它直接决定出料的平整度。

③ 送料（Feeder）：伺服电机驱动送料辊夹持推进，PLC + 触摸屏设定送料长度，并与冲床凸轮 / 编码器信号联动，确保送料动作和冲压行程无缝衔接。

关键知识点：整平辊数和料厚是反着来的

选三合一最容易被忽略的一点：料越厚 → 整平辊数越少、辊径越大、刚性和功率要求越高；料越薄 → 辊数越多、辊径越小、整平精度越高。所以薄料和厚料不能用同一种整平配置。行业常见有双重 7 / 9 / 11 / 13 辊、四重、六重等不同结构，按料厚区间选型。

三合一 vs 二合一 vs 单机伺服 vs 气动，怎么区分

• 三合一（开卷+整平+送料一体）：占地小（约 4 米多），适合较宽、较厚的板料和整线冲压，如汽车钣金、大型件。
• 二合一（料架兼整平）：只含放料+整平，还要另配送料机和待料区，整线占地常 6 米以上，多用于电子、电器等小型件。
• 单机 NC 伺服送料：只负责送料，精度高（行业常见 ±0.02mm 级、步距可任意设定），适合料已较平整、或多规格换型频繁的场合，需另配料架/整平。
• 气动送料机：靠气缸驱动、结构简单、价格低，精度靠模具导正销补偿，适合薄料、窄料、短步距、预算敏感的中低速场合。

想单独了解气动送料机的工作原理、选型和故障排查，可看 气动送料机工作原理与选型全解。

三合一送料线选型，先看这几项

• 料宽、料厚、卷重、卷料内外径——四个基础尺寸，决定机型大小与轻载/重载型。
• 整平辊数与辊径——按料厚区间匹配（见上文反比关系）。
• 送料精度与步距——按工件精度要求选伺服等级。
• 与冲床 SPM 同步——通过冲床凸轮/编码器信号联动，节拍要对得上。
• 占地与布局——产线现场空间是否够放整线。

常见故障与排查方向

• 送料不准：送料辊压力不足/打滑、齿轮进铁屑异物、传动皮带间隙过大、滚轮沾油、储料量不足导致料带重力过大。
• 料带划伤：滚轮或导向处有铁屑异物、油渍——清理并检查导向。
• 整平不平：整平辊压下量/间隙没按料厚调好，或辊面磨损。
• 材料跑偏：料宽限位/挡料臂没对正，料架与冲床中心线不对中。

送料线和安全防护：不是二选一，是要配齐

三合一送料线的一大价值就是让人离开危险区——日常生产时人不用靠近冲床模具，压手风险大幅下降。但换模、调试、清理时人还是要接近模具，这时就要靠光电防护装置（安全光栅）兜底。所以完整的冲压自动化是：送料线管效率和日常脱手，安全光栅管人接近时的安全，再加安全继电器把回路升到 PLe 等级。

戴迪斯科同时提供伺服滚轮送料机、气动送料机、钢丝调直送料机，以及配套的 DQC 安全光栅、安全继电器，可整套配齐。送料机选型与报价，联系蔡工。

非标定制案例

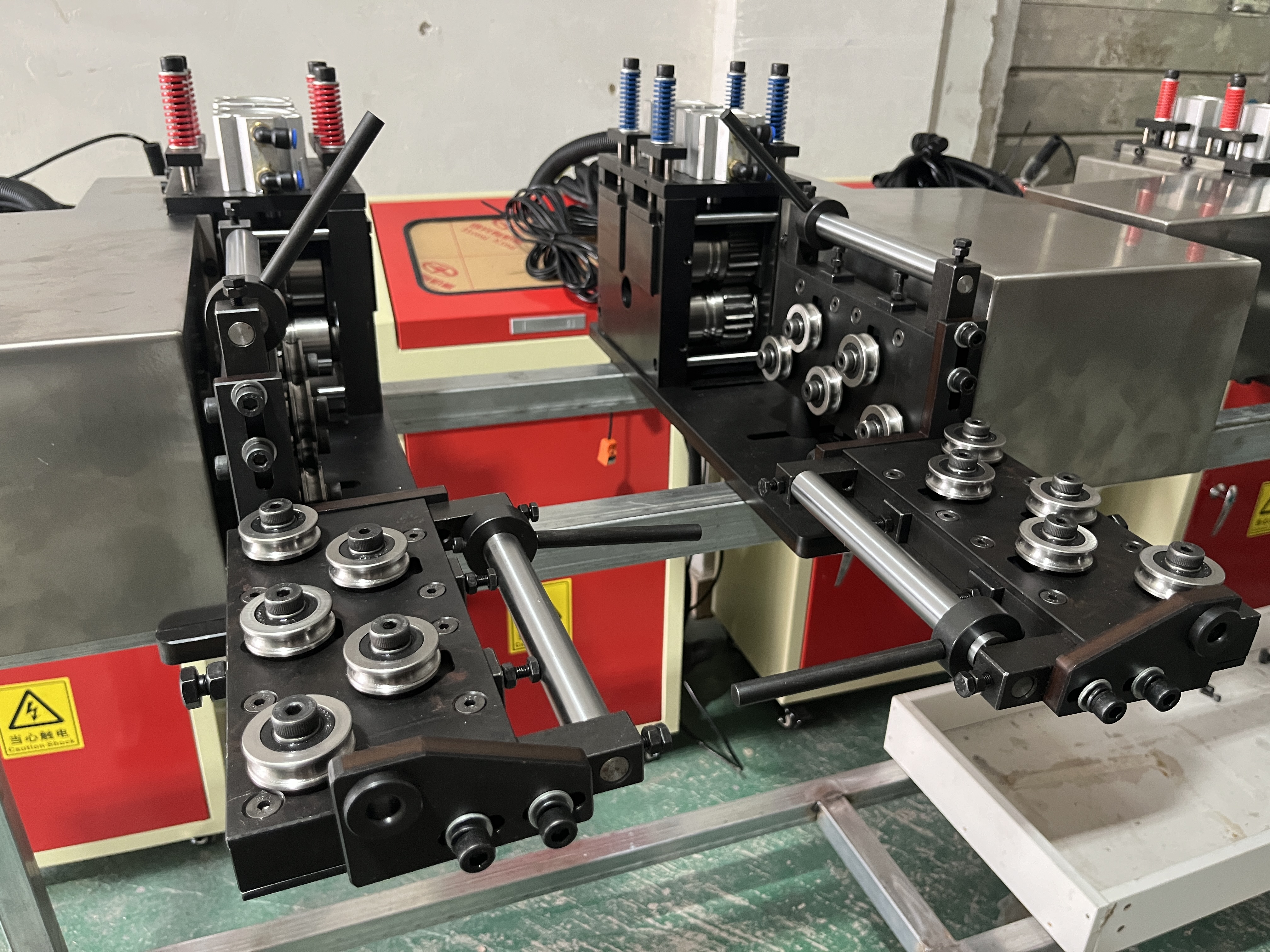

卷状钢丝、线材的冲压加工，可用伺服数控钢丝调直送料机，把矫直和送料一体完成、按客户工况定制。下面是一个非标定制送料机案例。
