这是一款什么设备

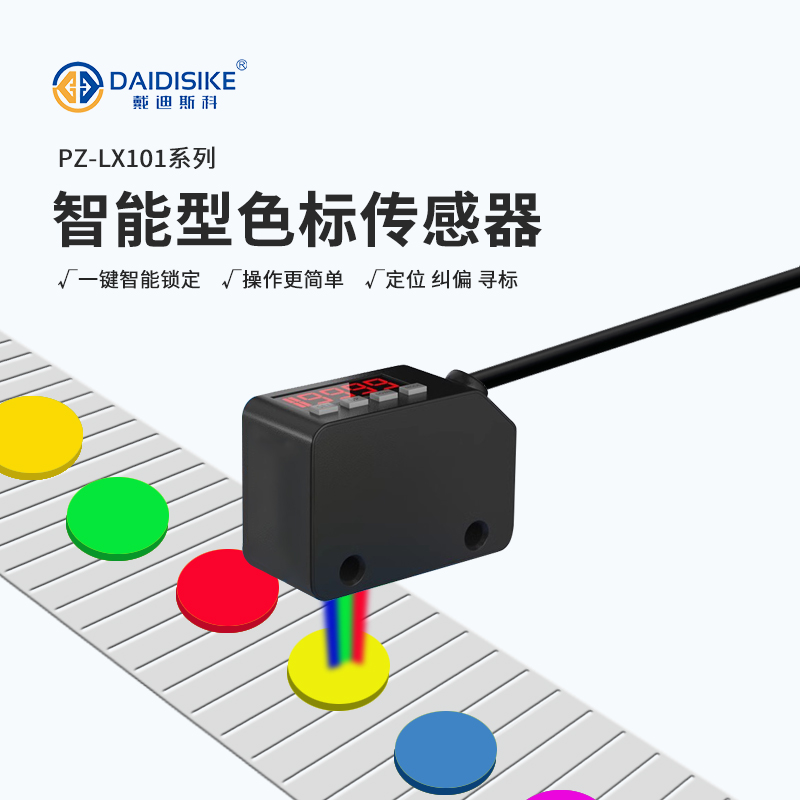

色标传感器最烦的是调不准——看不到数值，只能凭指示灯反复试。LX101 机身上有两组数码管，绿色显阈值、红色显当前值（0~9999），调到什么程度一眼就知道。它有三种检测模式：MARK 只比光强度，C 自动匹配颜色，C1 颜色加光亮值一起看，遇到反差小的色标可以换模式试。自学习也简单：T-2P 两点式，先对准色标按 SET、再对准背景按 SET 就完成；T-1P 单点式对准色标按一下 SET，阈值自动落到 950。分 PZ-LX101 基本型（8-25mm）和 JNS-LX101 智能型（8-35mm）两个系列，NPN、PNP 都有。
核心特点

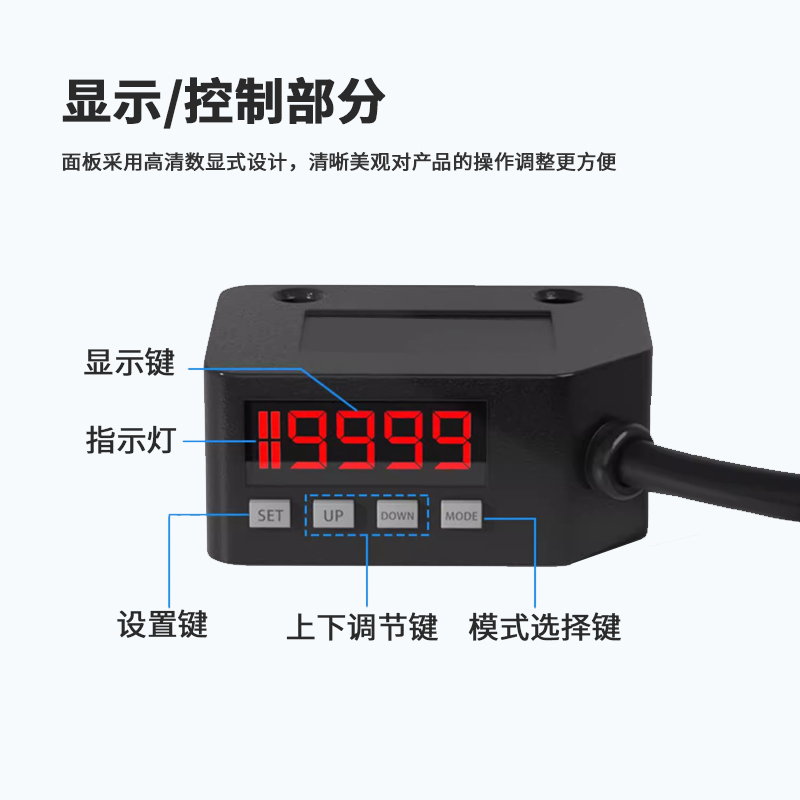

- 双数码显示，阈值与当前值同时可见（0~9999）
- MARK / C / C1 三种检测模式随场景切换

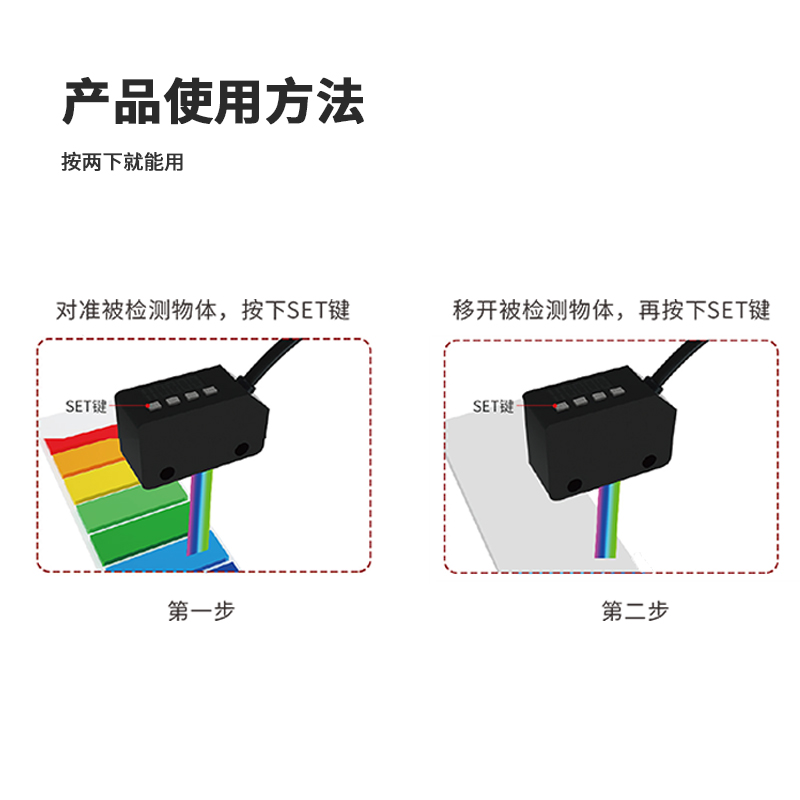

- T-2P 两点、T-1P 单点自学习，按 SET 即可
- 4 元素发光二极管体光源，反应最快 50μs
- 四种延时计时器，1ms~9999ms 任设
- PZ 基本型 8-25mm、JNS 智能型 8-35mm，NPN/PNP 可选
关键参数
| 在售型号 | PZ-LX101 NPN / PNP（8-25mm）；JNS-LX101 NPN / PNP 智能型（8-35mm） |
| 产品名称 | 数显色标传感器 |

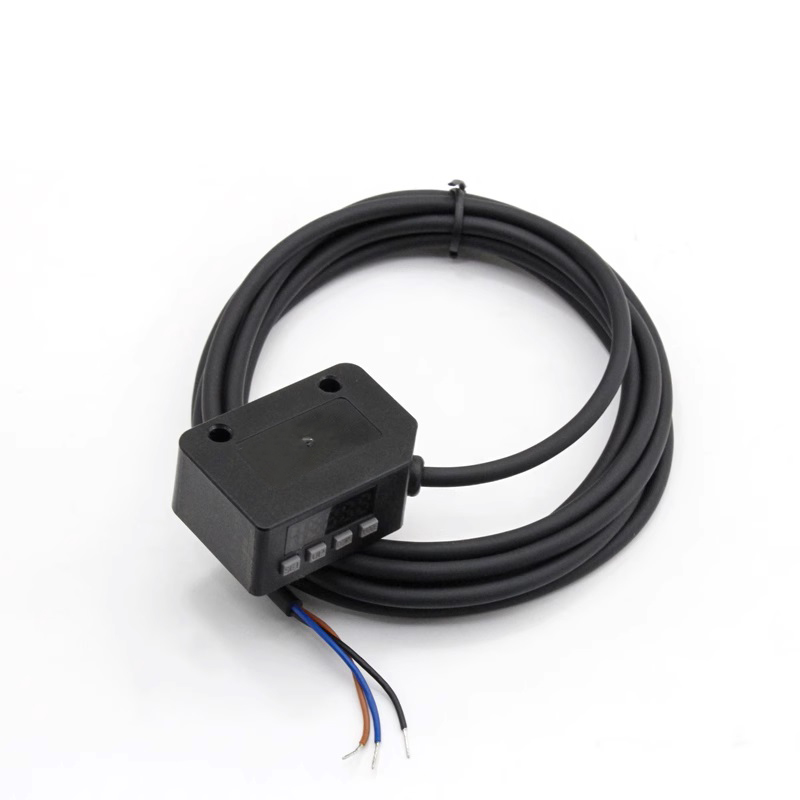

| 类型 | 一个输出口，导线引导式 |
| 光源 | 4 元素发光二极管体 |
| 检测距离 | PZ-LX101 8~25mm；JNS-LX101 智能型 8~35mm |
| 检测方式 | MARK 光强度检测 / C 颜色自动匹配 / C1 颜色+光亮值，三种模式 |
| 反应时间 | MARK 模式 50μs；C 与 C1 模式 130μs |
| 输出选择 | LIGHT-ON / DARK-ON 开关切换 |
| 显示 | 双 7 位数码管：阈值（绿）与当前值（红）同时点亮，范围 0~9999；操作指示灯为红色 LED |
| 延时功能 | 断开延时 / 开启延时 / 单次 / 开启延时单次 四种计时器，时长 1ms~9999ms 可设 |
| 自学习 | T-2P 两点（色标 + 背景各按一次 SET）；T-1P 单点（按一次 SET，阈值自动设为 950） |
| 电源电压 | DC 12~24V ±10%，浮动比率（P-P）最大 10% |
| 功率消耗 | 标准模式最大 300mW（最大电压 24V） |
| 工作环境亮度 | 白炽灯最大 20,000lux；日光最大 30,000lux |
| 外形尺寸 | JNS-LX101 机身宽 57mm（镜头段 25mm + 机身段 35mm） |
| 耐振动性 | 10~55Hz，双重振幅 1.5mm，X/Y/Z 三轴各 2 小时 |
| 环境温度 | -10~+55℃（无冻结） |
| 售后 | 质保一年 |
注：以上为典型参数，不同规格略有差异。完整产品参数与进口品牌替代型号对照，也可查阅戴迪斯科产品站 fsdadi.com。
LX101 全部型号规格表
LX101 数显色标传感器在售 4 个标准型号——PZ-LX101 基本型和 JNS-LX101 智能型两个系列，每个系列各有 NPN、PNP 两种输出。两个系列的核心规格是一样的：4 元素发光二极管体光源，MARK（测光强）、C（自动配色）、C1（配色 + 光亮值）三种检测模式，双 7 位数显（绿色显阈值、红色显当前值，范围 0~9999），四种延时计时器（1ms~9999ms 可设），T-2P 两点自学习与 T-1P 单点自学习（阈值自动落到 950），LIGHT-ON / DARK-ON 开关切换，DC 12-24V 供电。差别只在检测距离：PZ 系列 8-25mm，JNS 智能型 8-35mm。下单请把系列和输出类型一起说明。
PZ-LX101 基本型 —— 检测距离 8-25mm · NPN / PNP 两种输出
| 产品型号 | 系列 | 输出方式 | 检测距离 | 光源 / 检测模式 | 备注 |
|---|---|---|---|---|---|
| PZ-LX101 NPN | PZ-LX101 基本型 | NPN 输出型 | 8 ~ 25 mm | 4 元素发光二极管体 · MARK / C / C1 | 一个输出口，导线引导式 |
| PZ-LX101 PNP | PZ-LX101 基本型 | PNP 输出型 | 8 ~ 25 mm | 4 元素发光二极管体 · MARK / C / C1 | 一个输出口，导线引导式 |
当前显示 PZ-LX101 基本型 共 2 个型号，表内可上下滚动；全部分档合计 4 个型号，点上方按钮可一次导出。
