DQL 是光电防护装置，2.5mm 高密度光轴 · 毫米级外形测量 · RS485。光轴密到 2.5mm 的测量光幕，用来在线测量物体的外形、尺寸和位置，不是安全防护用的。选型、参数与报价可直接联系工程师，支持非标定制。
这是一款什么设备

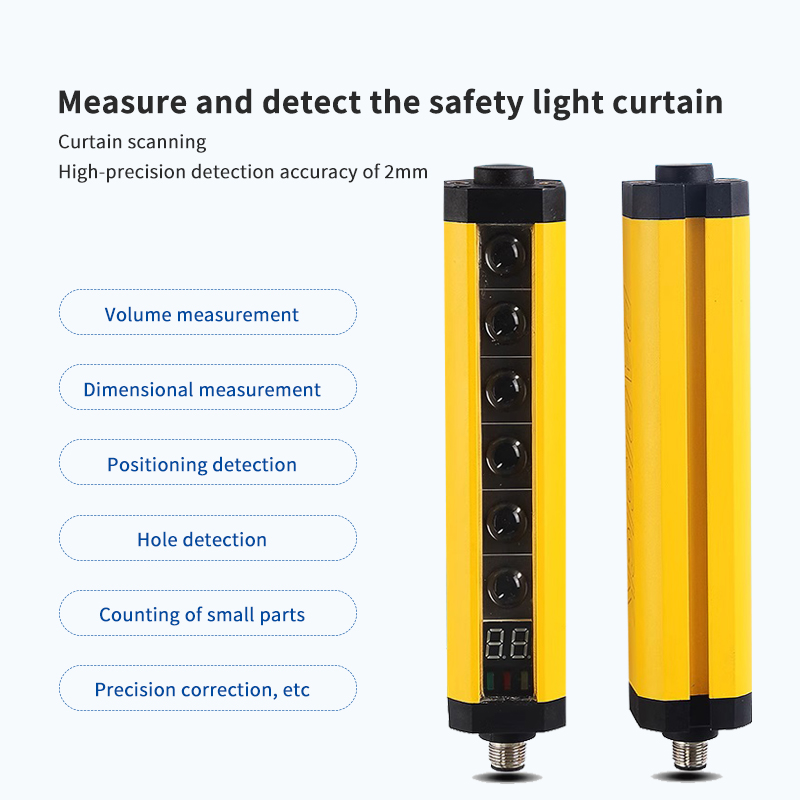

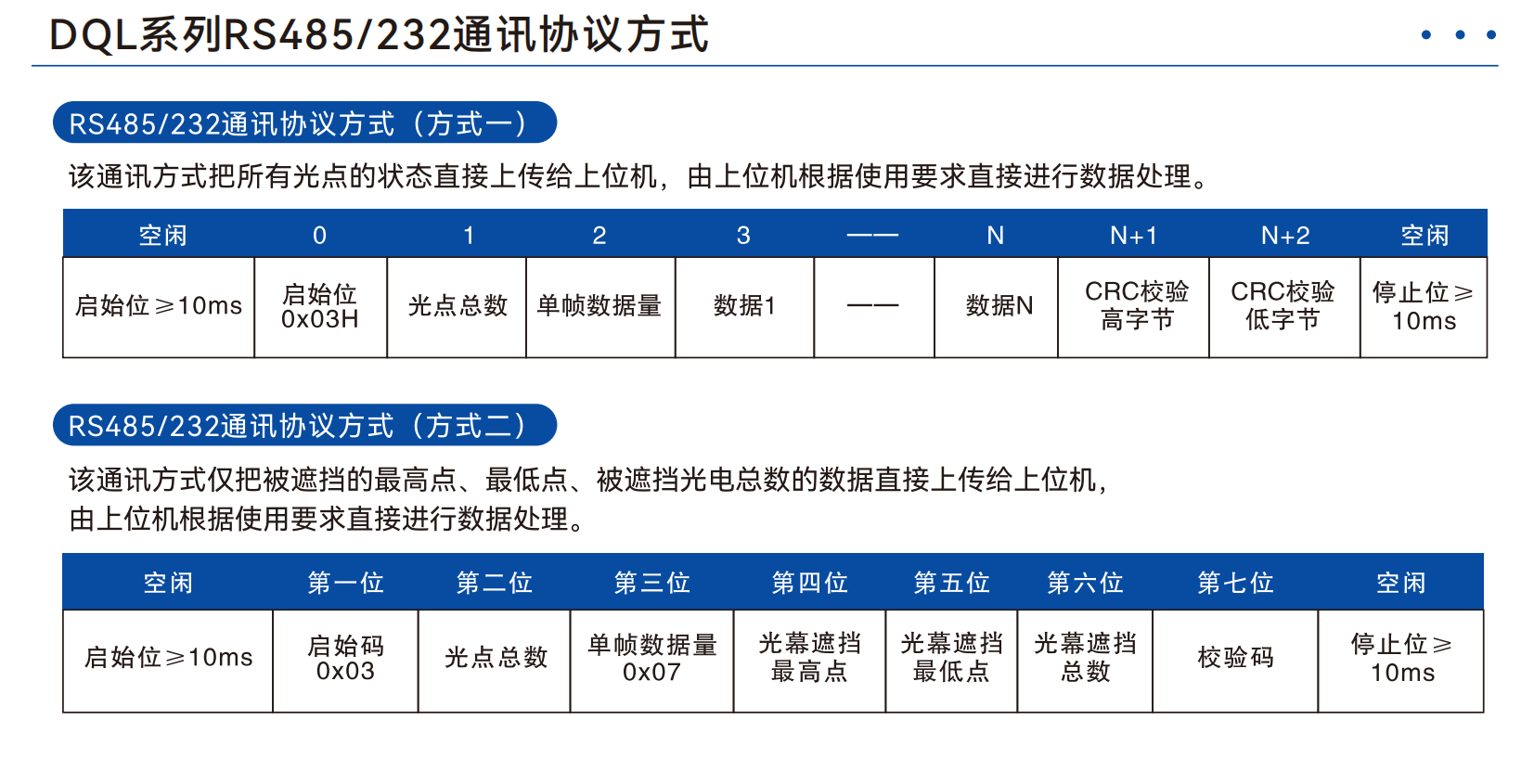

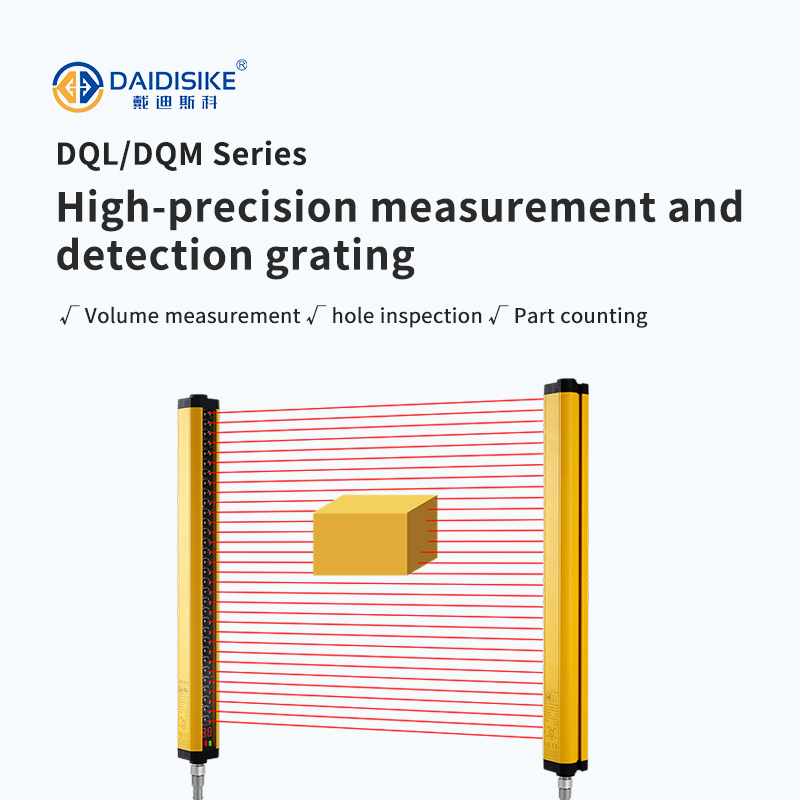

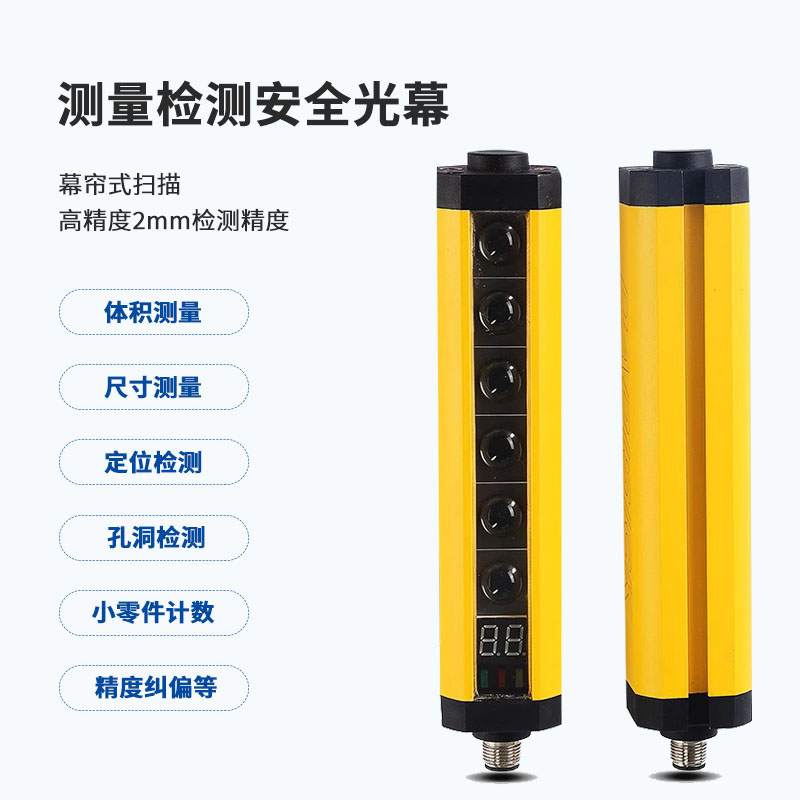

DQL 是一款测量光幕——它不做安全停机，而是用密集的红外光轴来测量穿过光幕的物体外形、尺寸、位置。2.5mm 高密度光轴可做到毫米级测量精度，RS485 Modbus 接口能读出阻挡光轴数、首末阻挡位置和完整 bitmap，物流分拣、尺寸检测产线用它。
核心特点
- 2.5mm 高密度光轴，毫米级测量
- RS485 Modbus 输出测量数据
- 可读首末阻挡位置与完整 bitmap
- 物流分拣、尺寸检测专款
关键参数
| 类型 | 测量光幕（非安全光幕） |
| 光轴间距 | 2.5 / 5 / 10mm |
| 测量范围 | 320–1920mm，可定制 3000mm |
| 数据接口 | RS485 Modbus RTU |
注：以上为典型参数，不同规格略有差异。完整产品参数与进口品牌替代型号对照，也可查阅戴迪斯科产品站 fsdadi.com。
DQL 全部型号规格表

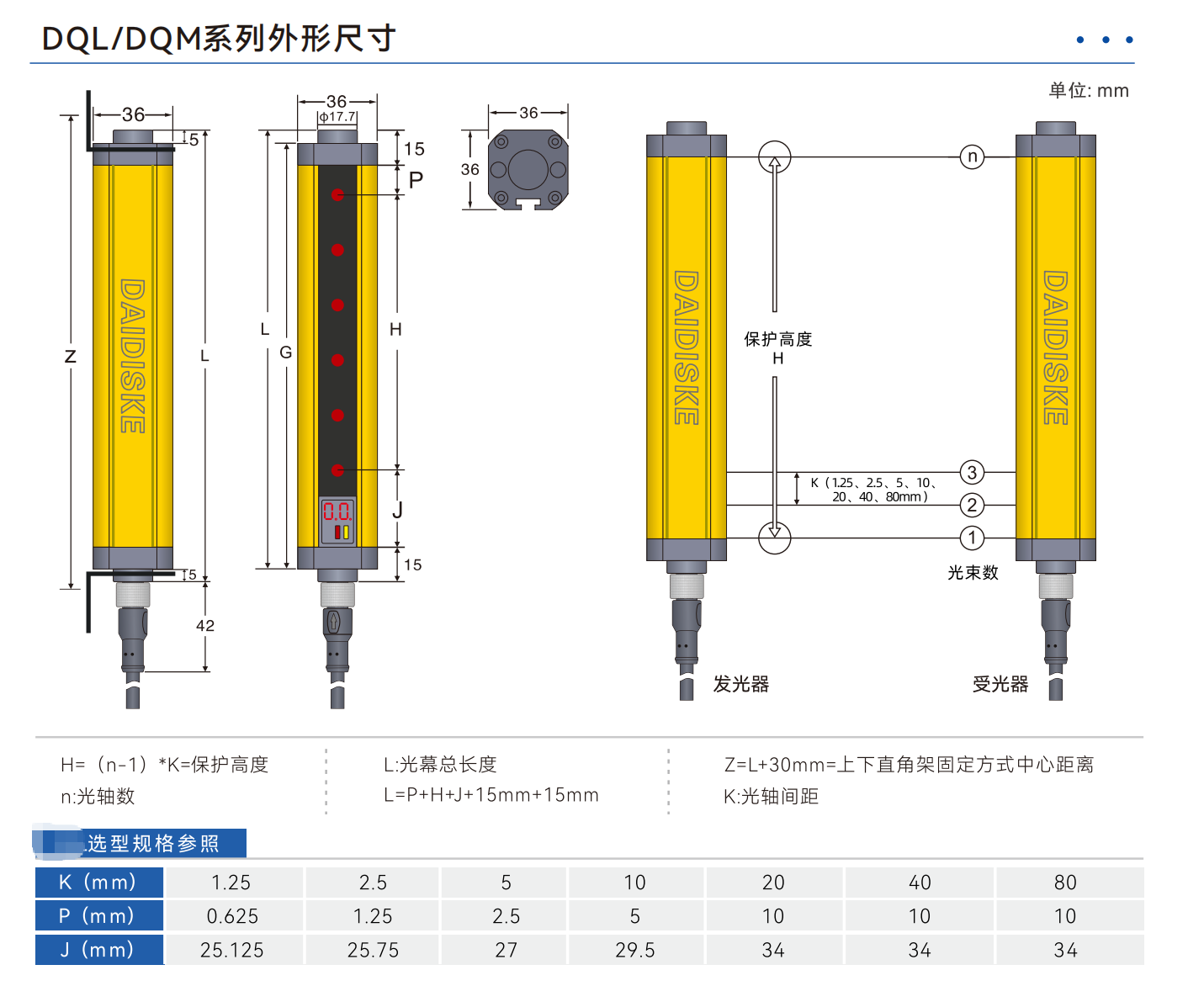

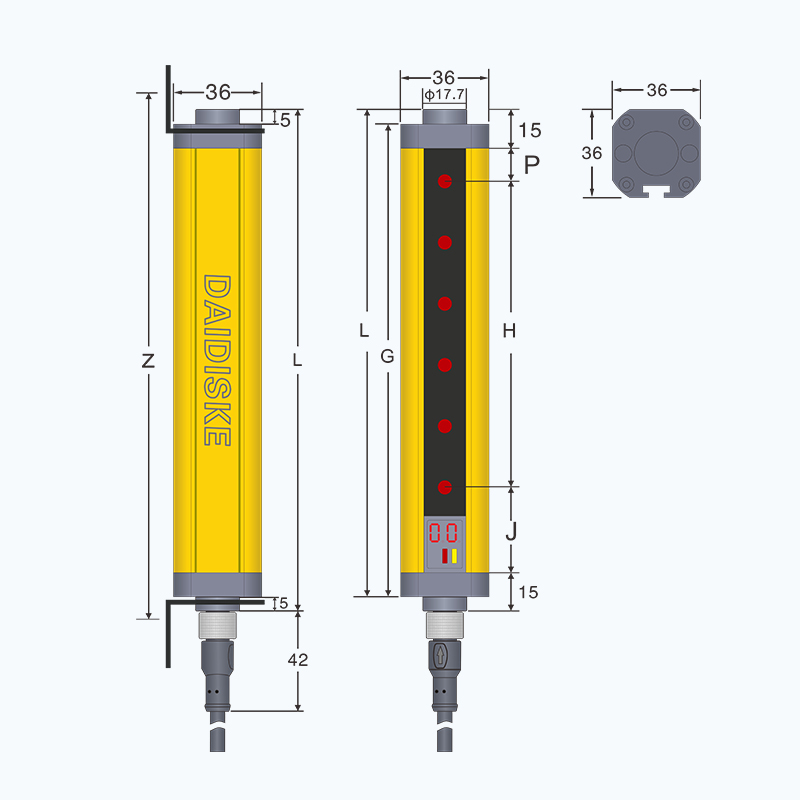

照 2026 版画册 P92-93《DQL 系列规格一览表》全列，六档间距一共 489 个型号。DQL 是模拟量输出的测量光栅（模拟电压 / 电流，另支持 RS485/232），用来量物体外形、孔径、直径这类连续数值；同平台的开关量版本叫 DQM。算法：H =（n − 1）× K；光幕高度 l = H + 端帽增量（画册 P91 的 P、J 取值表算出）。型号读法：DQL08/10-70 = 8 光束、间距 10mm、保护高度 70mm。注意 2.5mm 和 5mm 两档的光束数是每 8 束一档，10/20/40/80mm 各档才是每 2 束一档。量程与检测距离按实际工况找工程师确认。另外画册 P93 还印了个 1.25mm 档共 6 行，但里面有 3 行的保护高度跟公式对不上（疑似印刷有误），为免误导没列进来，需要的话请联系工程师。
K = 2.5 mm —— 高精度测量 · 光束数 32~496（每档 +8）
| 光束数 n | 保护高度 H (mm) | 光幕高度 l (mm) | 产品型号 | 输出形式 | 检测距离 |
|---|---|---|---|---|---|
| 32 | 77.5 | 134.5 | DQL32/2.5-77.5 | 模拟量 / RS485 | 详询工程师 |
| 40 | 97.5 | 154.5 | DQL40/2.5-97.5 | 模拟量 / RS485 | 详询工程师 |
| 48 | 117.5 | 174.5 | DQL48/2.5-117.5 | 模拟量 / RS485 | 详询工程师 |
| 56 | 137.5 | 194.5 | DQL56/2.5-137.5 | 模拟量 / RS485 | 详询工程师 |
| 64 | 157.5 | 214.5 | DQL64/2.5-157.5 | 模拟量 / RS485 | 详询工程师 |
| 72 | 177.5 | 234.5 | DQL72/2.5-177.5 | 模拟量 / RS485 | 详询工程师 |
| 80 | 197.5 | 254.5 | DQL80/2.5-197.5 | 模拟量 / RS485 | 详询工程师 |
| 88 | 217.5 | 274.5 | DQL88/2.5-217.5 | 模拟量 / RS485 | 详询工程师 |
| 96 | 237.5 | 294.5 | DQL96/2.5-237.5 | 模拟量 / RS485 | 详询工程师 |
| 104 | 257.5 | 314.5 | DQL104/2.5-257.5 | 模拟量 / RS485 | 详询工程师 |
| 112 | 277.5 | 334.5 | DQL112/2.5-277.5 | 模拟量 / RS485 | 详询工程师 |
| 120 | 297.5 | 354.5 | DQL120/2.5-297.5 | 模拟量 / RS485 | 详询工程师 |
| 128 | 317.5 | 374.5 | DQL128/2.5-317.5 | 模拟量 / RS485 | 详询工程师 |
| 136 | 337.5 | 394.5 | DQL136/2.5-337.5 | 模拟量 / RS485 | 详询工程师 |
| 144 | 357.5 | 414.5 | DQL144/2.5-357.5 | 模拟量 / RS485 | 详询工程师 |
| 152 | 377.5 | 434.5 | DQL152/2.5-377.5 | 模拟量 / RS485 | 详询工程师 |
| 160 | 397.5 | 454.5 | DQL160/2.5-397.5 | 模拟量 / RS485 | 详询工程师 |
| 168 | 417.5 | 474.5 | DQL168/2.5-417.5 | 模拟量 / RS485 | 详询工程师 |
| 176 | 437.5 | 494.5 | DQL176/2.5-437.5 | 模拟量 / RS485 | 详询工程师 |
| 184 | 457.5 | 514.5 | DQL184/2.5-457.5 | 模拟量 / RS485 | 详询工程师 |
| 192 | 477.5 | 534.5 | DQL192/2.5-477.5 | 模拟量 / RS485 | 详询工程师 |
| 200 | 497.5 | 554.5 | DQL200/2.5-497.5 | 模拟量 / RS485 | 详询工程师 |
| 208 | 517.5 | 574.5 | DQL208/2.5-517.5 | 模拟量 / RS485 | 详询工程师 |
| 216 | 537.5 | 594.5 | DQL216/2.5-537.5 | 模拟量 / RS485 | 详询工程师 |
| 224 | 557.5 | 614.5 | DQL224/2.5-557.5 | 模拟量 / RS485 | 详询工程师 |
| 232 | 577.5 | 634.5 | DQL232/2.5-577.5 | 模拟量 / RS485 | 详询工程师 |
| 240 | 597.5 | 654.5 | DQL240/2.5-597.5 | 模拟量 / RS485 | 详询工程师 |
| 248 | 617.5 | 674.5 | DQL248/2.5-617.5 | 模拟量 / RS485 | 详询工程师 |
| 256 | 637.5 | 694.5 | DQL256/2.5-637.5 | 模拟量 / RS485 | 详询工程师 |
| 264 | 657.5 | 714.5 | DQL264/2.5-657.5 | 模拟量 / RS485 | 详询工程师 |
| 272 | 677.5 | 734.5 | DQL272/2.5-677.5 | 模拟量 / RS485 | 详询工程师 |
| 280 | 697.5 | 754.5 | DQL280/2.5-697.5 | 模拟量 / RS485 | 详询工程师 |
| 288 | 717.5 | 774.5 | DQL288/2.5-717.5 | 模拟量 / RS485 | 详询工程师 |
| 296 | 737.5 | 794.5 | DQL296/2.5-737.5 | 模拟量 / RS485 | 详询工程师 |
| 304 | 757.5 | 814.5 | DQL304/2.5-757.5 | 模拟量 / RS485 | 详询工程师 |
| 312 | 777.5 | 834.5 | DQL312/2.5-777.5 | 模拟量 / RS485 | 详询工程师 |
| 320 | 797.5 | 854.5 | DQL320/2.5-797.5 | 模拟量 / RS485 | 详询工程师 |
| 328 | 817.5 | 874.5 | DQL328/2.5-817.5 | 模拟量 / RS485 | 详询工程师 |
| 336 | 837.5 | 894.5 | DQL336/2.5-837.5 | 模拟量 / RS485 | 详询工程师 |
| 344 | 857.5 | 914.5 | DQL344/2.5-857.5 | 模拟量 / RS485 | 详询工程师 |
| 352 | 877.5 | 934.5 | DQL352/2.5-877.5 | 模拟量 / RS485 | 详询工程师 |
| 360 | 897.5 | 954.5 | DQL360/2.5-897.5 | 模拟量 / RS485 | 详询工程师 |
| 368 | 917.5 | 974.5 | DQL368/2.5-917.5 | 模拟量 / RS485 | 详询工程师 |
| 376 | 937.5 | 994.5 | DQL376/2.5-937.5 | 模拟量 / RS485 | 详询工程师 |
| 384 | 957.5 | 1014.5 | DQL384/2.5-957.5 | 模拟量 / RS485 | 详询工程师 |
| 392 | 977.5 | 1034.5 | DQL392/2.5-977.5 | 模拟量 / RS485 | 详询工程师 |
| 400 | 997.5 | 1054.5 | DQL400/2.5-997.5 | 模拟量 / RS485 | 详询工程师 |
| 408 | 1017.5 | 1074.5 | DQL408/2.5-1017.5 | 模拟量 / RS485 | 详询工程师 |
| 416 | 1037.5 | 1094.5 | DQL416/2.5-1037.5 | 模拟量 / RS485 | 详询工程师 |
| 424 | 1057.5 | 1114.5 | DQL424/2.5-1057.5 | 模拟量 / RS485 | 详询工程师 |
| 432 | 1077.5 | 1134.5 | DQL432/2.5-1077.5 | 模拟量 / RS485 | 详询工程师 |
| 440 | 1097.5 | 1154.5 | DQL440/2.5-1097.5 | 模拟量 / RS485 | 详询工程师 |
| 448 | 1117.5 | 1174.5 | DQL448/2.5-1117.5 | 模拟量 / RS485 | 详询工程师 |
| 456 | 1137.5 | 1194.5 | DQL456/2.5-1137.5 | 模拟量 / RS485 | 详询工程师 |
| 464 | 1157.5 | 1214.5 | DQL464/2.5-1157.5 | 模拟量 / RS485 | 详询工程师 |
| 472 | 1177.5 | 1234.5 | DQL472/2.5-1177.5 | 模拟量 / RS485 | 详询工程师 |
| 480 | 1197.5 | 1254.5 | DQL480/2.5-1197.5 | 模拟量 / RS485 | 详询工程师 |
| 488 | 1217.5 | 1274.5 | DQL488/2.5-1217.5 | 模拟量 / RS485 | 详询工程师 |
| 496 | 1237.5 | 1294.5 | DQL496/2.5-1237.5 | 模拟量 / RS485 | 详询工程师 |
当前显示 K = 2.5 mm 共 59 个型号，表内可上下滚动；全部分档合计 489 个型号，点上方按钮可一次导出。
关于 DQL 的常见问题
不能。DQL 是测量用途，不具备安全停机功能。安全防护请选 DQC、DQE 等安全光幕。
